【導讀】使用 36 V 鋰離子電池供電的工具和室外電力設備變得日益常見。這類電池具有良好的功率和電池壽命搭配，同時相對輕便，易于使用。但由于能量密度比較高，因此它們需要高效的電池隔離。Nexperia（安世半導體）的新型 50/55 V 專用 MOSFET 提供必要的安全工作區（SOA）和魯棒性，同時還提供顯著改進的效率和很高的額定功率，外形尺寸為 5*6 mm。

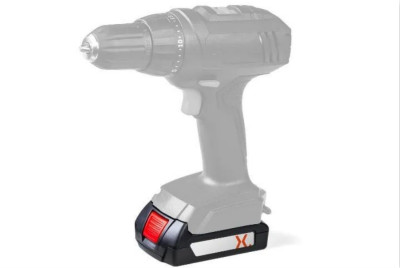

過去幾年，使用電池供電的無繩工具和室外電力設備迅猛發展。推動這種趨勢的關鍵因素之一是使用壽命持久的 10 芯 36 V 鋰離子電池組的問世。這些電池具有高能量密度，非常適合專業工具，也適合傳統有繩設備，甚至是發動機驅動的室外電力設備，例如電鋸和割草機。但是，由于能量密度升高，它們更加需要高效的電池隔離。
為了確保任何大量放電都以受控的方式進行，直至電池安全隔離和系統關閉電源，我們需要非常穩定的高熱效率 MOSFET。按照標準 MOSFET 電壓額定值，對于 36 V 電池，設計人員會使用 60 V MOSFET。但是，對于 36 V 的標稱額定值，使用 50 V 或 55 V 的 MOSFET 比較理想。減小 MOSFET 電壓額定值，可為優化 SOA、ID 額定值和雪崩能力提供機會，從而提高整體安全性和效率。
維持安全工作區至關重要
出現故障的情況下，當故障導致深度放電時，由于在高電流下電路電感兩端產生的電壓，電池隔離 MOSFET 通常會進入線性模式。因此，維持穩定的安全工作區至關重要。Nexperia的 MOSFET 技術提供了出色的安全工作區功能，利用 50/55 V ASFET，我們優化了 1 ms 至 10 ms的放電性能。例如，這意味著，PSMN1R5-50YLH 能夠在 40 V 電壓下處理高達 5 A 的放電，持續 1 ms。
優化雪崩能力
電池隔離 MOSFET 通常放置在遠離負載的位置，可能遭受非鉗位電感尖峰（UIS）。通過優化VDS電壓（50 V），使其更接近電池電壓（36 V），可幫助將耗散電能減少至少 20%（與 60 VDS 器件相比），并且可以避免潛在的故障。鑒于典型應用經常在惡劣環境下運行，雪崩事件可能很常見。Nexperia（安世半導體）的 PSMN1R5-50YLH 具有 2000 mJ（在 25 A 電流下）的單相雪崩額定值（EAS），能夠反復耐受此類事件。
擴展已經成熟的產品組合

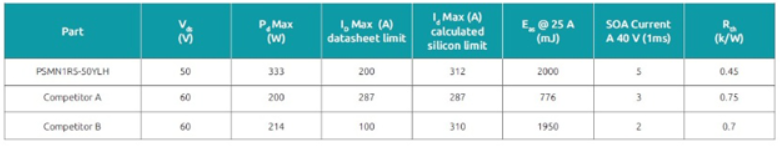

隨著這些專用 50/55 V ASFET 的發布，Nexperia 成為率先專門針對 36 V 電池系統提供 50 V 額定值 MOSFET 的公司之一。該產品在 SOA、ID 額定值和雪崩能力方面進行了優化，同時保持良好的導通電阻，為設計人員提供了非常穩定的電池隔離解決方案。它提供業界領先的性能，直流電池額定值為 200 A，計算的硅限制為 312 A，外形尺寸為 5*6 mm，并基于 Nexperia 的成熟電池隔離 ASFET 產品組合構建。
