凌力爾特公司 (Linear Technology Corporation) 推出 0V 至 18V 雙通道理想二極管控制器 LTC4353，該器件可取代兩個大功率肖特基二極管，以低損耗實現多個電源 “或”，且對電源電壓的干擾最小。LTC4353 調節外部 N 溝道 MOSFET 的正向壓降，以在二極管“或”應用中確保電源之間的平滑轉換。在低壓系統中，當電源切換時，控制器之間的慢速切換導致電壓下降。LTC4353 <1µs 的快速接通時間確保從一條通路到另一條通路平滑切換，而且不產生振蕩。如果輸入電源出現故障或者被短路，那么快速斷開最大限度地減小了反向電流。除了冗余電源“或”，LTC4353 在電源保持應用中還可卓越地取代二極管，而在這類應用中，電源的短暫故障是與負載隔離的。
LTC4353 提供單獨的使能輸入，當電源電壓在相互之間的 MOSFET 本體二極管壓降之內時，該使能輸入可用來確保主電源的優先權。如果兩個使能輸入都被拉至低電平，那么 LTC4353 每個電源僅消耗 75µA。單獨的狀態輸出指示 MOSFET 是接通還是斷開。該控制器用 2.9V 至 18V 的電源工作，通過應用一個外部電源來提供額外的靈活性以控制低至 0V 的電壓。
LTC4353 是市場上僅有的雙通道低壓理想二極管控制器，與同類解決方案相比，可極大地節省空間。LTC4353 采用 16 引線 MSOP 和 4mm x 3mm DFN 封裝，規格在商用和工業溫度范圍內工作。千片批購價為每片 3.45 美元。如需更多信息，請登錄 www.linear.com.cn/product/LTC4353。

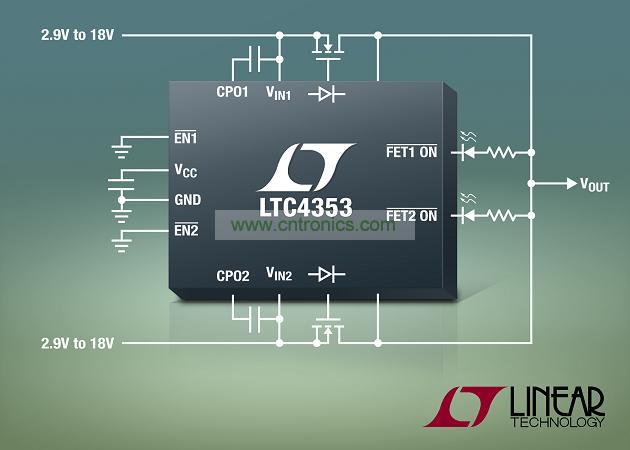

照片說明：快速接通雙通道理想二極管控制器
性能概要：LTC4353
- 多電源或電源保持應用中肖特基功率二極管的低損耗替代方案
- 控制外部 N 溝道 MOSFET 以實現大電流的能力
- 0V 至 18V 電源“或”或電源保持
- 1µs 接通和斷開時間
- 使能輸入
- MOSFET 接通狀態輸出
- 采用 16 引腳 MSOP 和 DFN (4mm x 3mm) 封裝
