【導讀】由于USB3.0的速率非常快，端口的ESD保護越來越重要，這就要求保護器件不能影響這個信號質量。Semtech新的TVS最大的優勢在于非常低的ESD鉗位電壓，這對敏感的USB3.0芯片起到很好的保護作用。
2008年誕生的USB3.0 標準，每秒數據傳輸速率達5Gbps，比USB2.0快了10倍，一張容量25G的高畫質DVD，可在70秒內傳輸完畢；但若使用USB2.0規格，則需13分鐘，USB3.0應用領域將從傳統個人電腦，擴大至家電產品上。
為此Semtech 作為TVS制造的領先者，推出了新的TVS，RClamp3324T，它都具有0.3pF的低電容，在USB3.0的應用中，不影響信號完整性，它最大的優勢在于非常低的ESD鉗位電壓（在8KV 接觸靜電條件下，鉗位電壓在60V以下），這對敏感的USB3.0芯片起到很好的保護作用。

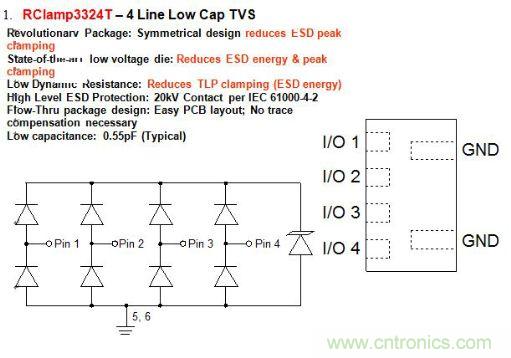

圖1：器件原理圖

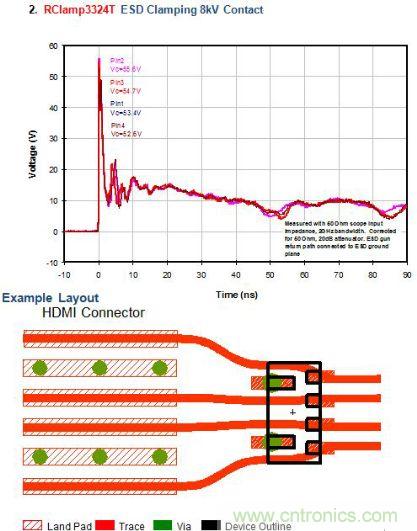

圖2：低的ESD鉗位電壓應用分析一
圖3：低的ESD鉗位電壓應用分析二
