【導讀】曾經連續接到兩起客戶技術支持的要求，都是圍繞解決PPTC（可恢復保險絲）應用在交流變壓器設備中出現的問題。在幫助客戶解決問題以后，覺得有必要與大家分享一下心得體會，以幫助大家在以后的項目中更好地使用PPTC產品。
客戶在產品中一直在使用TE的PPTC產品，具體的型號是RUEF300（20度下最大額定功率為30VAC/70ARMS），在此之前的機型中應用一直都很好，但是在最新的機型上卻出現了損毀的情況。具體應用都是在12VAC輸出端口上做過流、短路保護。

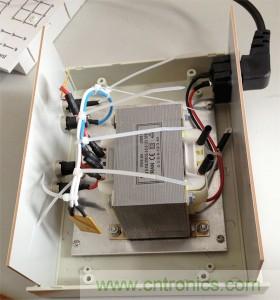

圖1：交流變壓器設備內部結構實物圖
交流變壓器設備中最主要的就是交流變壓器，變壓器初級側是220VAC的電源輸入，該產品在220VAC電源輸入端沒有任何的保護器件。交流變壓器的次級側是多組繞線，繞線組數量取決于客戶產品的輸出端口有多少組。交流輸出端一般是直接將次級繞線引出，輸出電壓值由初級側和次級側繞線匝比來決定；直流輸出端一般都會加一個AC/DC的電源模塊，輸出電壓由電源模塊決定。因為無法知道用戶在使用設備過程中是否會導致輸出端的過流甚至短路情況，一般會在交流輸出端使用一個PPTC產品串接在回路中來起到過流或者短路保護的功能，而直流輸出端一般是由電源模塊來實現該功能。
就PPTC應用來說，比較多的損毀還是因為加在PPTC兩端的電壓超過了最大額定電壓引起的，因此我們就針對這個方向進行了相關的檢測。
下圖是實際抓測到的在問題產品中RUEF300兩端的電壓波形，我們可以看到，在PPTC開始動作的一瞬間，會有一個非常高的電壓尖峰波形，經分析認為這是由于變壓器這類感性負載在電流變化時所產生的逆向電壓所導致。具體到客戶的產品，可能是因為在新產品中多增加了一個次級繞線電路所引起的。這個尖峰電壓最高電壓峰值已經超過了70V，正是這個波形導致了部分RUEF300出現損毀的情況。

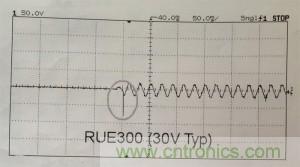

圖2：RUEF300在交流變壓器設備中動作波形
解決問題的最簡單方案是使用耐壓更高的RXEF300（最大72V耐壓）。在安裝了該PPTC器件后再進行測試，完全不再出現PPTC被損毀的情況，其動作波形也比較平穩（見圖3）。而RXEF300不僅能耐受住72V的耐壓，而且由于過流和短路保護的動作時間會相對RUEF300長一點，因此會減輕次級繞線的電流變化率，從而減少彼此繞線之間的影響。
圖3.RXEF300在交流變壓器設備中動作波形
經過這兩起的技術支持，客戶認識到TE的產品質量沒有任何問題，關鍵是要更好的了解產品的特性。尤其是在產品設計進行升級換代的時候，細微變化都可能產生對工作電流和電壓的影響，把這些變化考慮進去，才能更好的發揮PPTC在過流和短路時的保護作用。
