LDO輸出為什么并聯接地電阻?

發布時間:2022-10-24 責任編輯:lina

【導讀】有人在看到一些原理圖時,會發現LDO輸出端對地并聯了個電阻,這豈不是會白白消耗功率嗎?為什么要加這個電阻呢?


有人在看到一些原理圖時,會發現LDO輸出端對地并聯了個電阻,這豈不是會白白消耗功率嗎?為什么要加這個電阻呢?


今天就給大家介紹一下其中的一個原因:


LDO輸出為什么并聯接地電阻?


以前在工作中,同事遇到一個問題:LDO輸出接了一個負載,負載有低功耗和普通模式兩種工作模式,低功耗模式時正常,普通模式時工作也正常,但從低功耗切換到普通模式時,卻發生了異常。

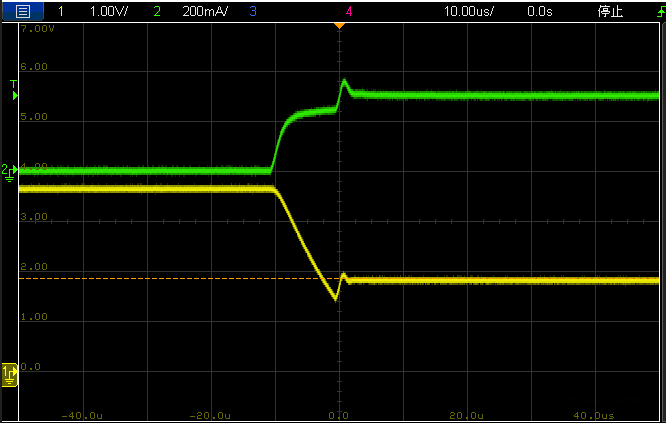

測量得到LDO的輸出電壓波形大約如下,綠色是電流波形,黃色是電壓波形,在負載從低電流切換到高電流后,輸出電壓異常,導致負載不能正常工作。


LDO輸出為什么并聯接地電阻?


后來分析,是LDO為了進一步降低功耗,當檢測到電流低于一定閾值后,自身也會進入低功耗模式,如果突然從低功耗切換到普通模式時,就容易發生異常(這部分不懂的小伙伴,可以自行參考一下LDO的負載調整率的概念)。


當時的緩解方法是,在LDO輸出端對地并聯一個大電阻,防止LDO進入低功耗模式,以此來規避問題。


這個電阻的阻值選擇方法是,LDO輸出電壓除以低功耗切換電流,然后阻值減小一點,比如減低22%,以此保證LDO輸出電流一直高于這個低功耗切換電流閾值。

(來源:工程師看海)
