橋式整流器好用 但這一點要特別注意!

發布時間:2024-08-13 責任編輯:lina

【導讀】橋式整流器 是一種由四個二極管組成的橋式配置,可將交流輸入轉換為直流輸出。橋式整流器從雙線交流輸入提供全波整流,與具有中心抽頭次級繞組的變壓器的3線輸入的整流器相比,成本和重量更低。本文介紹了橋式整流器工作原理與電路圖,并介紹了相關產品。


橋式整流器 是一種由四個二極管組成的橋式配置,可將交流輸入轉換為直流輸出。橋式整流器從雙線交流輸入提供全波整流,與具有中心抽頭次級繞組的變壓器的3線輸入的整流器相比,成本和重量更低。本文介紹了橋式整流器工作原理與電路圖,并介紹了相關產品。


電路圖

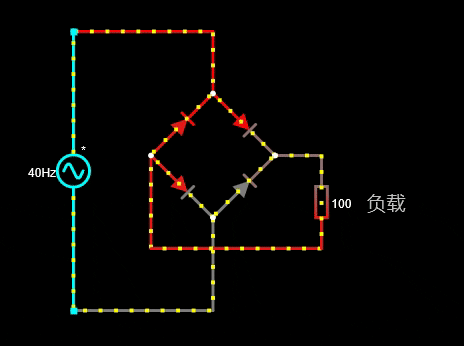

在下圖中,當連接到菱形的左角的輸入為正,而連接到右角的輸入是負時,電流從上電源端子沿著紅色(正)路徑向右流動到輸出,并經由藍色(負)路徑返回到下電源端子。



橋式整流器好用 但這一點要特別注意!


當連接到左角的輸入為負,而連接到右角的輸入是正時,電流從下電源端子沿著紅色(正)路徑向右流動到輸出,并經由藍色(負)路徑返回到上電源端子。


橋式整流器好用 但這一點要特別注意!



電路模擬




以下是電路模擬器小程序中顯示模擬的一些不錯的電路模擬:



  • 全波整流器-全波整流器


橋式整流器好用 但這一點要特別注意!


  • 半波整流器-半波整流器


橋式整流器好用 但這一點要特別注意!

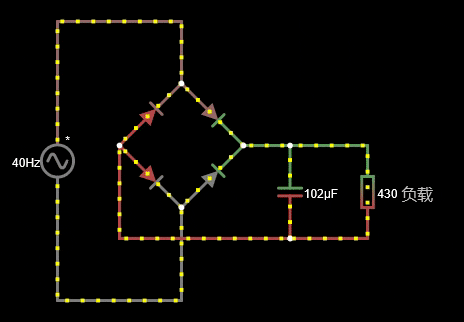

  • 全波整流器-帶濾波器-全波整流器帶濾波器


橋式整流器好用 但這一點要特別注意!



快速提示


需要特別留意的是,二極管作為整流元件,要根據不同的整流方式和負載大小加以選擇。如選擇不當,則或者不能安全工作,甚至燒了管子;或者大材小用,造成浪費。
