靜電防護直接動手,設計與整改相輔相成!

發布時間:2016-08-15 來源:劉勛武 責任編輯:wenwei

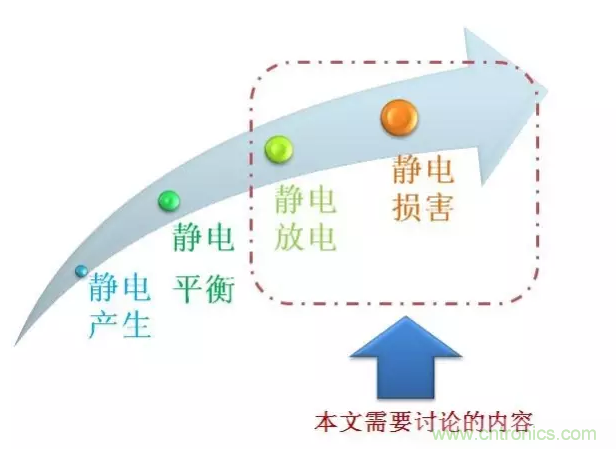

【導語】用靜電槍對插入到磁頭的帶銅箔的卡片,4KV大概率出現死機。其實低壓工作電子產品在實際客戶使用過程中面臨著頻繁的ESD放電危害,本文用一個實驗的方式對低壓產品在實際ESD測試中出現的故障,進行有力的闡述。

靜電防護直接動手,設計與整改相輔相成!

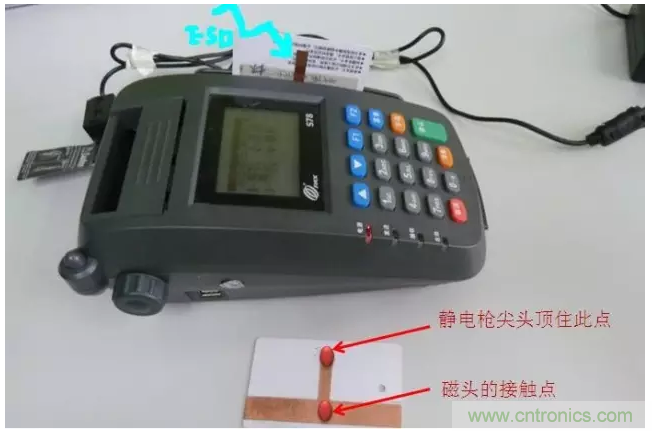

本實驗采用一張同樣大小的磁條卡,貼上銅皮后,模擬用戶在使用過程中的靜電產生與靜電發電的實際現象。靜電槍直接通過貼在磁條卡上的銅皮直接對磁頭放電。

【現象描述】

用靜電槍對插入到磁頭的帶銅箔的卡片,4KV大概率出現死機。

靜電防護直接動手,設計與整改相輔相成!

【原因分析】

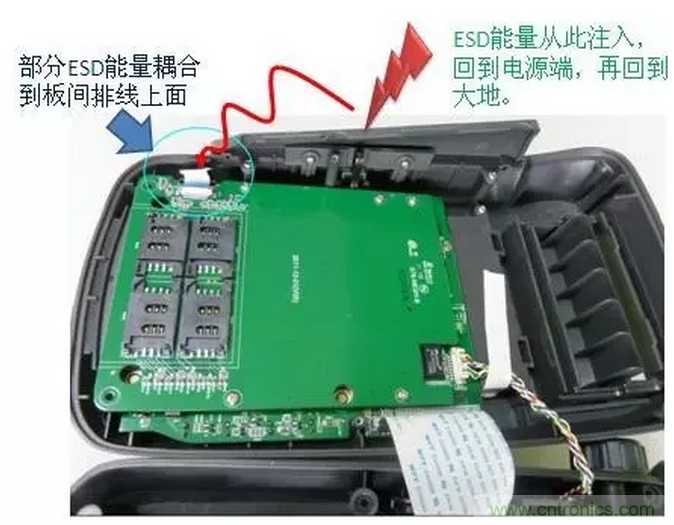

通過拆機分析,ESD能量從靜電槍出發經銅箔傳至磁頭,再經過寄生參數傳至磁頭導軌,再對整機系統進行干擾,經過對比分析,將下圖中藍色框所指的線纜拔掉就可以解決問題,將線纜放倒在PCB上用美工膠紙固定也可以解決問題;為此,我們需要找到排線中的ESD敏感信號,經對比發現有其中兩根信號BOOT比較弱,經加TVS已經也可以解決問題。

靜電防護直接動手,設計與整改相輔相成!

【整改方案】

綜合考慮到生產與成本,我們不需改版,即將板間排線用美工膠紙固定在SAM板即可解決問題。因此,我們采取加美工膠紙的方式。

隨便說兩句

在設計過程中,就應該要盡量減少靜電空中耦合,如直接把板間排線改成板間連接器,并把連接器遠離ESD產生區域,放置另外一邊,豈不樂哉!

假使這排線沒法移動,而且因為裝配問題而必須防止這里,那么在設計之初就應該增加對板間敏感信號的濾波處理!~
