一款可控制方向的H橋電機驅動電路圖設計

發布時間:2014-03-13 責任編輯:sherryyu

【導讀】大家都知道驅動電機的時候,H橋上兩個同側的三極管不能同時導通,不然會因為驅動電路上的電流值過大,而燒壞了三極管,造成損失,得不償失。那么如何克服這個問題?通常的方法是用硬件電路方便地控制三極管的開關,麻煩。本文講解一款改進電路,可控制方向的H橋電機驅動,具體請看下文。

驅動電機時,保證H橋上兩個同側的三極管不會同時導通非常重要。如果三極管Q1和Q2同時導通,那么電流就會從正極穿過兩個三極管直接回到負極。此時,電路中除了三極管外沒有其他任何負載,因此電路上的電流就可能達到最大值(該電流僅受電源性能限制),甚至燒壞三極管。基于上述原因,在實際驅動電路中通常要用硬件電路方便地控制三極管的開關。

圖1所示就是基于這種考慮的改進電路,它在基本H橋電路的基礎上增加了4個與門和2個非門。4個與門同一個“使能”導通信號相接,這樣,用這一個信號就能控制整個電路的開關。而2個非門通過提供一種方向輸人,可以保證任何時候在H橋的同側腿上都只有一個三極管能導通。

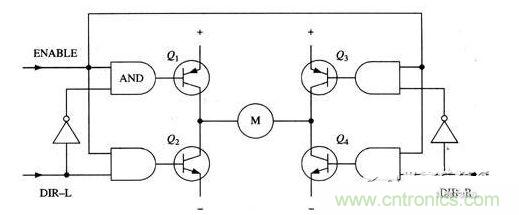

具有使能控制和方向邏輯的H橋電路

圖1 具有使能控制和方向邏輯的H橋電路

采用以上方法,電機的運轉就只需要用三個信號控制:兩個方向信號和一個使能信號。如果DIR-L信號為0,DIR-R信號為1,并且使能信號是1,那么三極管Q1和Q4導通,電流從左至右流經電機(如圖2所示);如果DIR-L信號變為1,而DIR-R信號變為0,那么Q2和Q3將導通,電流則反向流過電機。

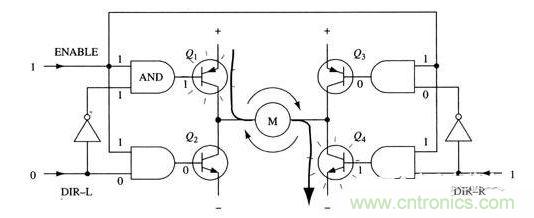

使能信號與方向信號的使用

圖2 使能信號與方向信號的使用
