你的位置:首頁 > 光電顯示 > 正文

Diodes新型LED驅動器可將外圍元件減少到2個

發布時間:2012-07-24

產品特性:
  • 采用SOT26封裝
  • 可在1.1V至100V電壓下操作
  • 可支持常用的12V、24V和48V 導電軌
  • 操作溫度范圍寬達-40°C至+150°C
適用范圍:
  • 汽車內部、指示牌及一般照明控制電路

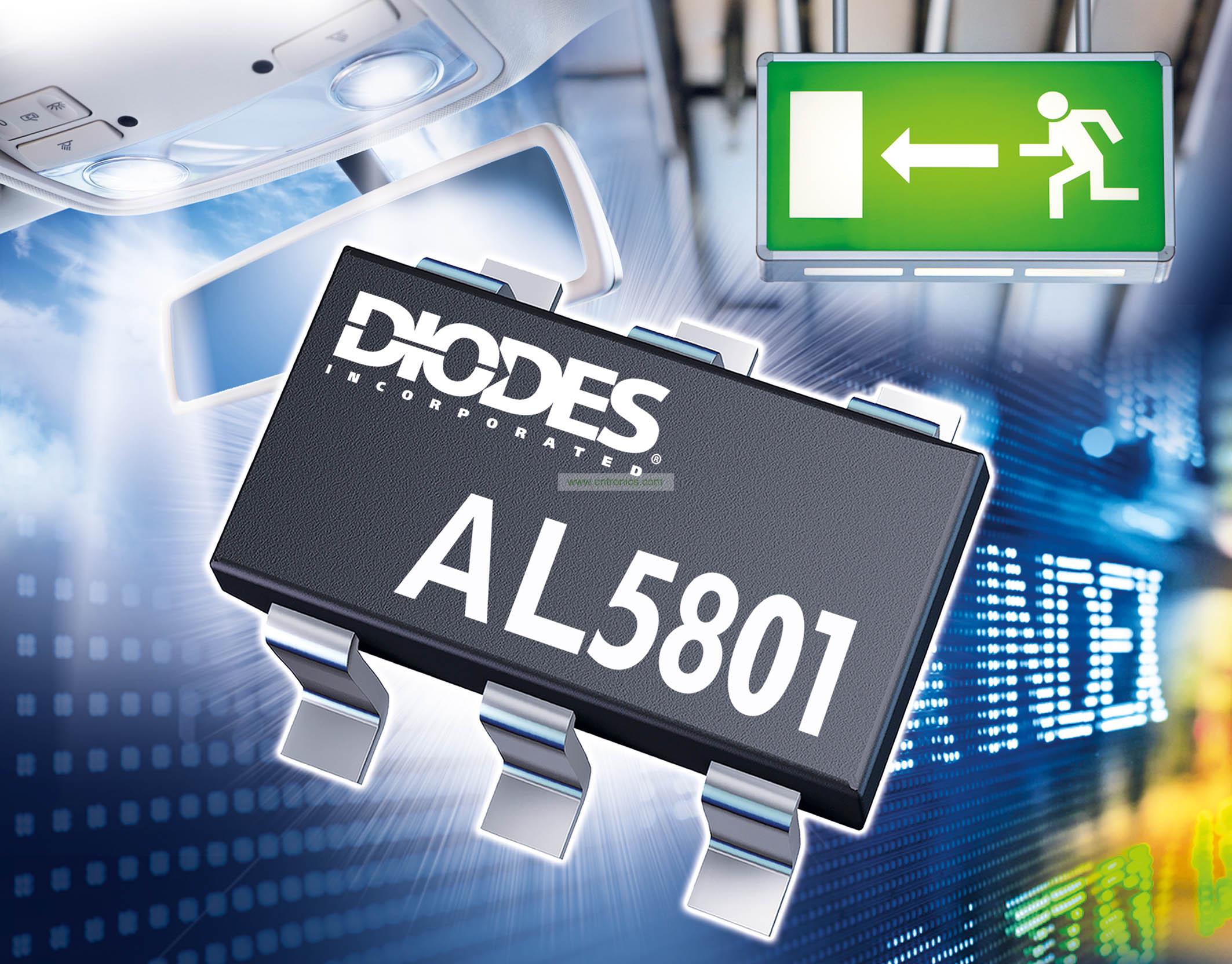

Diodes公司推出AL5801線性發光二極管(LED)驅動器,僅需兩個外加組件,就可以為設計人員簡化汽車內部、指示牌及一般照明控制電路。這款占位小、采用SOT26封裝的器件,把一個100V額定N通道MOSFET集成于一個經過預先偏置的NPN晶體管,能驅動由多達三十個20mA至350mA低功率串聯LED組成的鏈路。

AL5801的開放漏極 (open-drain) 輸出可在1.1V至100V電壓下操作,可支持常用的12V、24V和48V 導電軌;LED電流則以外部低值電阻器來設定。通過在電阻器上產生一個0.56V參考電壓,驅動器的內部控制晶體管有助減少功率損耗,確保足夠的電源電壓。

基于參考電壓的負溫度系數,輸出電流會隨著溫度上升而自動減少,從而保護LED鏈路免受損毀,有效改善電路的整體可靠性。此外,AL5801的操作溫度范圍寬達-40°C至+150°C,可以在印刷電路板空間有限的情況下直接貼裝于LED 旁邊。

對于需要簡單LED調光功能的應用而言,驅動器可通過外部的開放集電極 (open-collector) NPN晶體管或開放漏極N通道MOSFET驅動其帶有脈沖寬度調變(PWM)信號的偏壓管腳 (bias pin) ,從而支持PWM輸出電流的調節。
