6串LED組成信號燈驅動器的參考設計

發布時間:2012-11-28 責任編輯:easonxu

【導讀】本文介紹了用于信號燈的線性LED驅動器的參考設計,信號燈由6串LED組成,每串包含4只串聯LED,采用共陰極配置,驅動器可為每串提供350mA電流。因?yàn)槭褂霉碴帢O架構,需要把檢流電阻放在高端(陽極),這就要求LED驅動器使用電平轉換器。


這是一款線性LED驅動設計,用于驅動6串LED信號燈,每串包含4只串聯LED。每串LED負載具有獨立的陽極接點,陰極連接在一起。該電路采用汽車電池供電,最低電壓為10V,最高電壓為28V,能夠?yàn)槊看甃ED提供350mA電流。

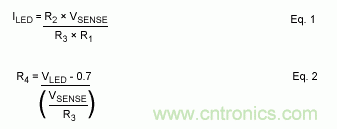

由于使用共陰極架構,檢流電阻必須放置在LED串的陽極端。LED驅動器(MAX16836)電流檢測輸入端的最大共模電壓限制在4V,因此,檢流電阻兩端的電壓必須經過電平轉換,以地為參考,以符合驅動器的要求。一對PNP晶體管把LED檢流電阻的電壓轉換成以GND為參考的電壓,送入MAX16836電流檢測引腳。下式提供了R1、R2、R3和R4 (電路圖中U1部分)的計算值:
公式
其中,VSENSE是IC的電流檢測電壓(200mV)。

當LED串的電壓處于最小值(7.6V),而輸入電壓處于最大值(28V)時,LED驅動電路功耗最大,大于7W。僅通過電路板散熱很難耗散如此大的熱量,所以,在高輸入電壓情況下,必須使用低占空比(低至25%)的調光信號驅動UNIVERSAL DIM輸入,以降低驅動器的功耗。

本參考設計具有獨立的使能信號,可分別控制每串LED。

圖1給出了電路原理圖,表1提供了材料清單(BOM)。以下為電氣輸入要求和輸出特性。

 驅動器設計原理圖
圖1:驅動器設計原理圖

VIN:11V至28V
PWMIN:10%至100%
VLED配置:7.6VDC (最小值)至10VDC (最大值),350mA

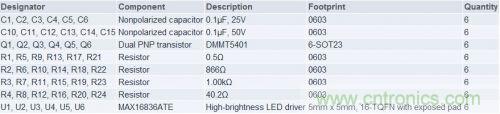

 材料清單
圖2:材料清單
