跟工程師一起DIY高效低成本LED電源

發布時間:2014-06-25 責任編輯:echotang

    【導讀】LED電源的設計需要考慮諸多因素,效率和質量缺一不可,但又不得不控制成本。如何在這三者間找到平衡點就能設計出一個較為優異的電源方案,本文介紹一位工程師自己設計的一個小成本電源方案,僅供大家參考。

  方案特點:

  隔離方案:能過CE

  輸入:AC85~265V

  輸出:9.05V電流0.7A

  PF值:220V時,0.938(還可以調大一點)

  THD:15%左右

  電源效率:82%

  尺寸:PCB40*25*16

  整個電源材料成本約人民幣8元

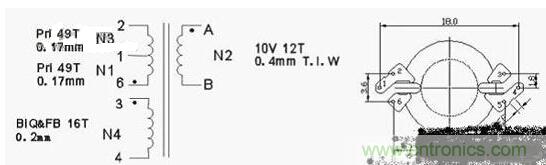

  采用3x3WRM6變壓器,變壓器原理圖如下:

跟工程師一起DIY高效低成本LED電源
  圖1:變壓器原理圖

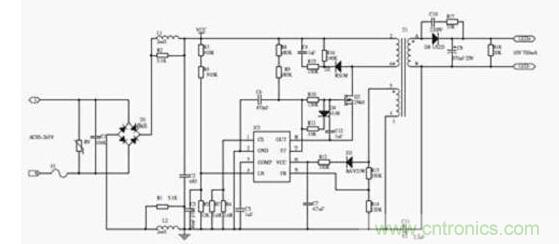

  方案原理框圖如下:

跟工程師一起DIY高效低成本LED電源
  圖2:方案原理框圖
