【導讀】本文為大家介紹的是一款將一個由太陽能電池供電的 LED 驅動器電路設計，該LED驅動器電路在超級電容器充電至高達 5V 的情況下可保證 14 分鐘的可靠照明。

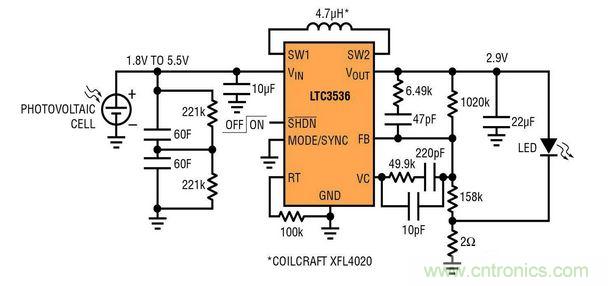

該圖示出了將一個由太陽能電池供電的 LED 驅動器應用于 LED 應急手電筒的情形。當手電筒關斷時，LTC3536 處于停機模式。當不再能夠提供環(huán)境光時，其低于 1μA 的靜態(tài)電流可最大限度地減少超級電容器的電量消耗。當 LED 電筒接通時，LTC3536 通過 SHDN 引腳接通以向 LED 提供 105 mA 的恒定負載電流。LTC3536 可調節(jié)輸出和 LED 電流，在超級電容器充電至高達 5V 的情況下可保證 14 分鐘的可靠照明。通過增加超級電容器的數值或使用一個具有合適充電控制功能的電池，可以延長這 14 分鐘的保證照明時間。
