技術咖的藝術杰作:可感測濕度的LED花DIY

發布時間:2015-01-22 責任編輯:sherryyu

【導讀】本文將會告訴你如何做一朵可以感測濕度的LED花朵。這篇文章將可為你解釋該電路是如何運行的。這是一個多功能的項目。它可放在玻璃容器中,且幾乎可應用到任何地方,包括服裝或配件。很炫酷的LED設計DIY。

材料

針對此一電路,以下是你所需要的材料。RGB LED花朵是21st Century Fashion Kit所獨家擁有的,但如果你愿意的話,可以用標準的RGB LED來代替。你可以在SparkFun買到下列列表中所有的零件。

  ● 21st Century Fashion Kit

  ● Arduino Pro 328 - 5V/16MHz

  ● SparkFun的濕度和溫度傳感器- SHT15

  ● 聚合物鋰離子電池 - 850毫安

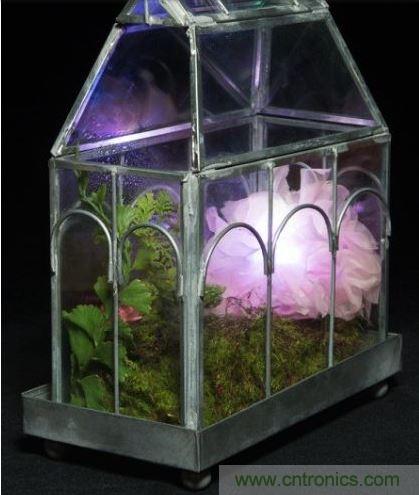

一朵可以感測濕度的LED花朵
電路

此一電路設計(和相關的代碼)大量引用了Bildr教程(http://bildr.org/2012/11/sht15-arduino/)中的數據,筆者強烈建議讀者要去閱讀此一教程。這些信息非常有幫助!

特別的是,教程中提到了一項需求,要把它放在一有濕毛巾(但不會接觸到)的密封塑料袋中,以便把傳感器中的聚合物(polymer)再變成水合物(re-hydrate)。這點讓我很受用。

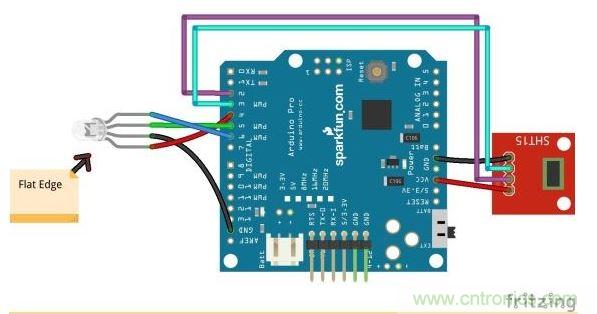

下圖就是電路:
可感測濕度的LED花朵的電路圖
可感測濕度的LED花朵的電路圖

Fritzing圖讓它看起來幾乎是不可能分辨出RGB的LED是分開的,但它們真的是分開的,不是嗎?那只最長的接腳是接地的。在接地接腳一旁的單一接腳是紅色的,而在另一邊的兩只接腳則先是綠色的,然后是藍色的。

如果你使用的該花朵,而不是一個標準的RGB LED,要非常小心,因為如果你在連接之上使用了熱縮(heatshrink),熱風槍很容易就會把花瓣融化掉。
[page]

代碼

不知道如何將代碼上傳到你的Arduino?沒問題!在這段教學影片中有詳盡的解釋。記得要為你的應用選擇正確的電路板和端口。

將此代碼(http://cms.edn.com/ContentEETimes/Documents/EDN/DIY/Humidity%20Sensing%20LED%20Flower%20code.txt)復制并粘貼到IDE中,然后點擊Upload鍵。

一旦代碼上傳后,打開Serial Monitor。這將會開啟一新的窗口,它有卷動的數字。右列是溫度,左列是濕度。檢視一下你的濕度的數字,并用它來決定你所喜歡的理想濕度。

寫著濕度閾值的那行是注釋,位置相當接近頂端,檢視一下該行,并根據需要進行調整。我把我的設為比環境濕度略高,因為我想要讓它易于展示。你可能希望你的不要那么敏感。在相同的區段中,你可以根據光對這些改變的反應,來做這些改變。

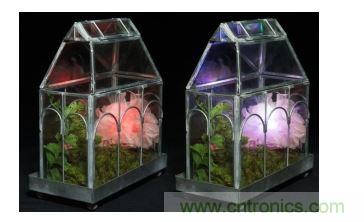

當傳感器讀到的數值低于閾值,則LED會閃爍紅光,如下圖所示:
當傳感器讀到的數值低于閾值,則LED會閃爍紅光
當傳感器讀到的數值低于閾值,則LED會閃爍紅光

而且,當讀數超過閾值,則會發射出白色的光芒,如下圖所示:
當傳感器讀到的數值低于閾值,則LED會閃爍紅光
當讀數超過閾值,則會發射出白色的光芒

一旦你獲得你要它們所做出的反應和行為,一切就準備好了!將該電路板從計算器松開,將電池放進Arduino,并把你新的濕度檢測裝置放在你最喜歡的玻璃容器中,或任何你選擇的東西中即可!
