線間變壓器妙作電源變壓器

發布時間:2012-12-12 責任編輯:Lynnjiao

【導讀】通過端子的不同組合,可以輸出幾十伏以下多種電壓,以適應不同場合的需要。本文將介紹幾種常見線間變壓器妙作電源變壓器的實際接線圖。

我們知道,線間變壓器有定壓式、定阻式兩種。定壓式(SBV系列產品)的一次側有90V、120V;二次側有20V、30V、60V,繞組各有1~2組,完全可以用輸出較高電壓的場合。例如:依次有兩個120V繞組,則可以將這兩個繞組串聯起來接市電220V交流電源,那么在它的次級20V繞組輸出端的電壓,則可以計算出:[220/(2X120v)]×20≈18(v)。

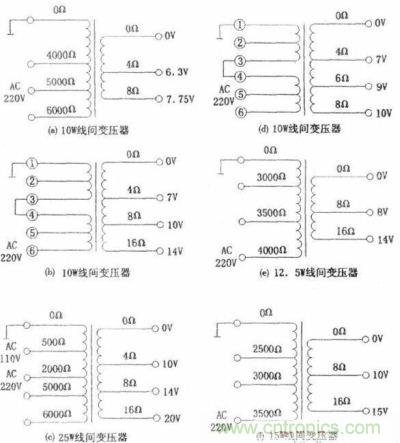

定阻式線間變壓器也有許多端子,高阻抗端子一般有:OΩ、500Ω、1250Ω、2500Ω、3750Ω、5000Ω;低阻抗端子一般有:0Ω、8Ω、16Ω,有些線間變壓器還有4Ω端子。高阻抗端接220V交流電源;低阻抗端作為輸出端。通過這些端子的不同組合,可以輸出幾十伏以下多種電壓,以適應不同場合的需要。下圖所示為幾種常見線間變壓器妙作電源變壓器的實際接線圖。

凡是線間變壓器①~⑥阻抗:0Ω、500Ω、2000Ω、5000Ω、OΩ、4Ω、6Ω、8Ω、16Ω等都是線間變壓器原有端子標記。在標記端標有220V、10~20V均為作電源變壓器時的電源輸入、輸出端電壓。由于定壓式線間變壓器的端子已標有額定電壓值,這里就不再多作介紹了。

另外,這里需要說明的有以下三點:

 (1)線間變壓器為了保證頻響,防止磁通飽和引起失真,一般鐵芯截面積較大,繞組使用的漆包線線徑也較粗,所以也可用于比其標稱功率大的場合。例如:10W線間變壓器鐵芯截面積為2.5cmX2.0cm,因而可以用在25W以下的場合。

 (2)由于線間變壓器是專用于廣播線路的輸出變壓器,制造時可能對耐壓指標要求不高,因此在使用之前,必須檢查一下初、次級間的絕緣強度,絕緣電阻必須在1.5MΩ以上。

 (3)通電帶負荷試用,如果發熱嚴重,改為空載實驗。空載3h如果溫度超過40℃,手感到很燙,應降額使用,或把市電220V改接到初級阻抗更高一檔的端子上,必要時灌注絕緣漆進行處理,一般可解決實際問題,就可正常使用了。

電路圖
圖題:電路圖
