【導讀】樹莓派電源挺好的，唯一不足的就是需要頻繁的插拔電源插頭來通/斷電，很麻煩，用過的童鞋感覺有木有？這里一位樹莓派發燒友通過自己改裝設計了一下樹莓派的電源，成本不到100元，DIY了一個2合1的樹莓派電源。
樹莓派的電源，我不太喜歡通過頻繁的插拔電源插頭來通電和斷電，這樣太麻煩。因此我就開始計劃做一個帶開關的樹莓派電源，而且在我的項目中還需要為一個小型TFT LCD供電，所以這個電源必須能夠同時讓樹莓派和LCD屏幕工作，這樣做的好處還在于能夠減少桌面上亂七八糟的線纜數量。這就是我的2合1電源誕生的由來。
我是不到一年前開始制作電源的。第一個電源原型實在不盡人意，所以最近我干脆拆掉重新設計?，F(xiàn)在不說廢話進入正題，來看看我的2合1樹莓派電源。

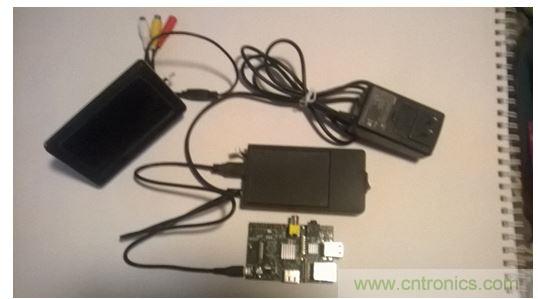

正如之前提到的，我把它叫做“2合1”電源是因?yàn)樗軌蛲瑫r(shí)為樹莓派和TFT LCD顯示屏供電。盡管我這款電源時專門為樹莓派制作的，但是基本上也可以為其他任何采用USB 5V供電的設備提供電能。

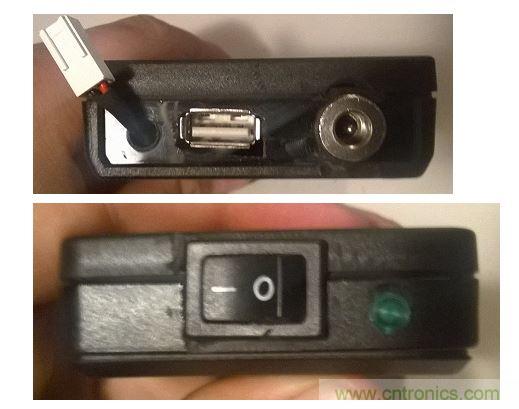

下面是2合1電源兩邊的接口和按鈕照片。
雖然照片上看起來有點粗糙，但重要的是用起來還不錯。這個電源的工作原理很簡單，我用了一個舊的12v/1800mA輸出的交流電源適配器來為TFT LCD屏幕提供12V電源。交流電源與2合1電源之間通過一根帶中號插頭的同軸電源線和2合1電源上的電源插孔進行連接。同軸線插頭的正極連接到一個翹板式開關上，然后再依次接到LED指示燈和PCB上。負極則直接接到LED的負極和PCB。（這里的PCB僅僅作為正負極之間的分線器使用，沒有其他用處）另外還有一個2-pin連接器直接連接到PCB上，以便為顯示屏提供12V電源。另一組從PCB上出來的正負極電線連接到一個降壓模塊上（即Buck轉換器），模塊的輸入為7-24V，通過2合1電源上的USB母口輸出5V電壓。
[page]

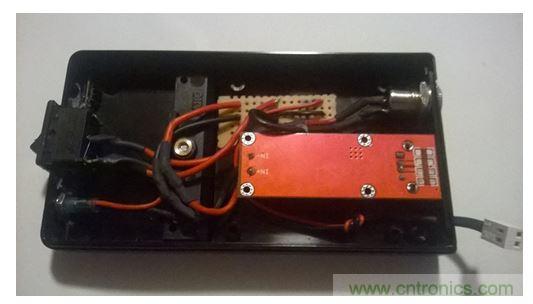

下面是電源的五臟六腑：
除開使用舊的零部件以外，新購買的配件總共花費不到100元。
下面是所有的配件列表：
塑料外殼 – 從朋友處免費獲得
中號同軸DC電源插口 – 購買的新配件
中號同軸DC電源插頭 -購買的新配件
12v LED 和電阻 – 購買的新配件
12v AC電源 – 廢物利用
翹板式開關 – 廢物利用
2-pin連接器 – 廢物利用
熱縮管 – 沒花錢
電線 – 廢物利用（紅色為正，黑色為負）
7V-24V to 5V 3A USB降壓模塊 – 購買的新配件
這個電源中最關鍵的配件就是這個降壓模塊，當然也可以通過其他方法來降壓。我選擇降壓模塊是因?yàn)樗阋撕糜?，連接簡單，并且輸出和USB規格相同。
