電容的概要

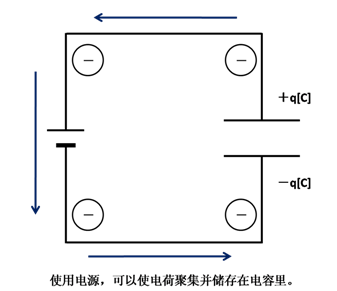

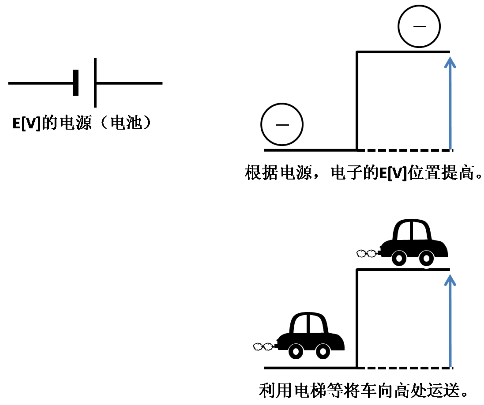

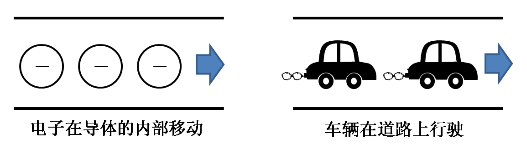

如果將一個電路比作馬路的話，電荷的移動就好像車流一樣。 道路凹凸不平的情況下，車的行駛速度雖然會減慢但還是會向目的地前進。在電路中，阻抗會產生熱并發生能耗（焦耳電）。 電源是在兩端連接負載著E[V]電位差的裝置。這與汽車?yán)秒娞荩詣拥叵蚋邽閠[m]的位置移動是一個道理。 電容器能夠儲蓄電荷。將電路比作成道路的話，電容器就好比停車場。電路正端和負端必定儲蓄著相同的電荷數。 電容器能儲存多少的電荷的標準叫做電容值，電容值由（1）式所示。
由（1）式可知，①電極面積S擴大 ②電極間的距離縮短 ③使用誘電率高的材料，可增大容值。 電容的單位是SI單位系的F（法拉）。將1V電壓（電位差）給予某導體，儲存1C（庫倫）的電荷時，電容值為1F。

電容器的工作原理

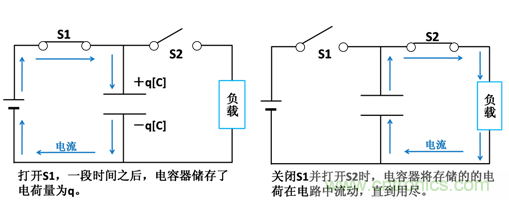

  電容器儲存的電荷在開關S1為OFF,S2為ON的時候，向負載電流流動。根據電容的狀態，電源電壓不穩定的情況下，穩定的電燈發光。并且，1uF 的電容加10V電壓的情況下，電容儲備的能源為50W，為了在電源關閉的時候電容仍能有供給的能源，制作出能夠1秒就可以運作起來的額定功率為50W的電子制品。

電容阻斷直流電，僅可通交流電

電容不可通直流電，如果重復充電、放電，在電容中將會反復流動充電電流和放電電流。這種現象可通過電容的外觀觀察電流是否流經電容。[page]

電容器的分類

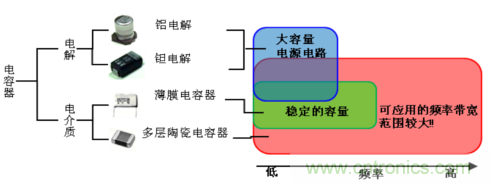

電容器有著各式各樣的種類。如圖1所示，電容器以生產材料可劃分為陶瓷電容器、鉭電解電容器、鋁電解電容器等。特別是多層陶瓷電容器，體積雖小但容量大，經常被用于去藕、電源電壓的平滑化、濾波等各種電路中。最近已成了提升手機、電視機性能所不可缺少的元件。
多層陶瓷電容器的特點

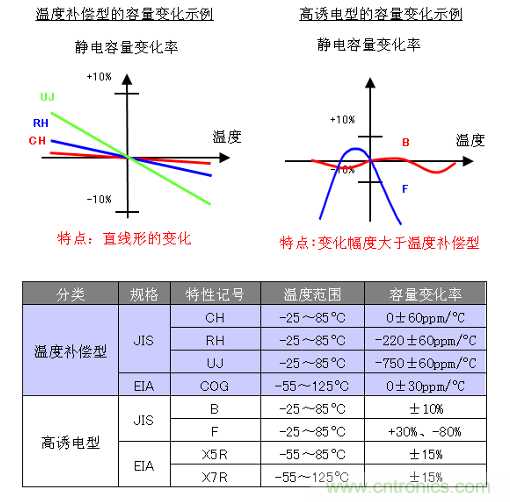

陶瓷電容器如圖2所示，可分為溫度補償型與高誘電型。由于各種溫度條件下的靜電容量變化情況各不相同，因此需要根據電容的特點來確定其用途。日本國內所采用的JIS規格、歐洲所采用的EIA規格均做出了詳細的分類
?溫度補償型
溫度補償型電容器溫度變化所造成的靜電容量變化率較小，主要用于濾波、高頻電路的耦合。當線圈與電容器被結合使用時，線圈的電感會隨著溫度的上升而增加，這時則可以利用負溫度系數電容器來進行修正。

?高誘電型
高誘電型電容器是一種采用了介電常數較高材料的電容器，具有靜電容量較高的特點。主要作為電源電路的去耦電容器或平滑電路使用。與溫度補償型電容器相比，由于溫度能夠造成的靜電容量變化較大，因此當用于濾波器等信號電路中時需要十分注意。

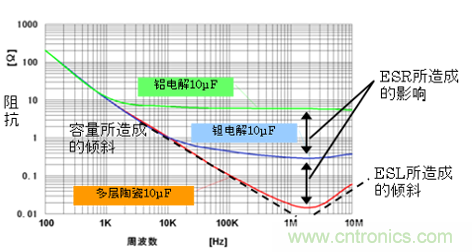

多層陶瓷電容器具有良好的高頻特性。與其他電容器相比，由于其具備能夠減小電阻及殘余電感的構造，因此在高頻條件下也能保證 電容器的工作。圖3、圖4所示為等效電路與電感的特性。由于鋁電解電容器及鉭電解電容器的ESR較高，因此阻抗也就較高。但陶瓷電容器卻是頻率越高則阻抗 越低，這對于去藕來說非常有效，并能夠發揮高性能的濾波能力。
