- 環境亮度感測 (ALS)
- 近接式檢測
- I2C 兼容接口
- 可編程等待計時器

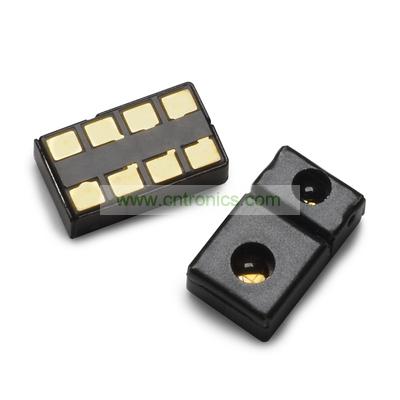

- 小型封裝 3.94（長）x 2.36（寬）x 1.35（高）毫米
- 可調光的手機背光、可禁用手機觸摸屏、筆記本/顯示器安全、數碼相機眼部傳感器等
APDS-9901 在單個 8 引腳封裝內提供數字環境亮度和近接式傳感器 (ALS)、紅外 LED 和完整的近接式檢測系統。近接功能可進行 100 毫米即插即用檢測（無需擋風玻璃）因此減少了終端設備或子裝配的工廠校準需要。從明亮的陽光照射到黑暗的房間，近接檢測功能都能運作良好。寬動態范圍也允許，如手機的暗色玻璃后進行短距離檢測操作。此外，內部狀態機具有能將設備放置于 ALS 和近接測量之間的低功率模式的能力，提供極低的平均功耗。ALS 能在極低的光線條件或深色的面板后對亮度做出適光反應。
APDS-9901 數字環境亮度和近接式傳感器對顯示管理特別有用，目的在于延長電池壽命并在不同光線條件下提供最佳可視度。顯示面板和鍵盤背光占整個平臺功率高達 30% 到 40%。ALS 功能是筆記本電腦、液晶顯示器、平板電視機和手機的理想之選。
Avago ALS/PS 產品介紹
近接功能尤其適合近場近接應用。在手機中，近接檢測可以在用戶將手機放在他們耳邊時進行檢測。在使用手機進行通話時，設備能足夠快地以所需的高重復速率提 供近接信息。此功能提供改進的“綠色”功率保存能力并增加了安全性以便在用戶不在場的情況下鎖定計算機。在模塊中增加微光學透鏡能提供高效率的傳輸和紅外 能量的接收，這樣能降低整體功耗。

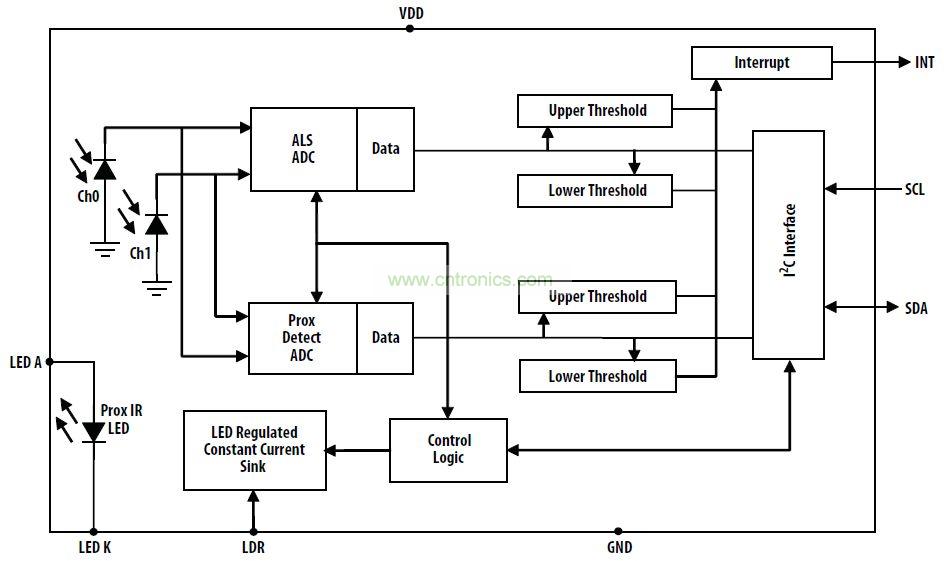

功能方框圖
[page]
產品特性：光學模塊中的 ALS、紅外 LED 和近接式檢測器
環境亮度感測 (ALS)
– 近似人眼的視覺反應
– 可編程中斷功能與上限和下限閾值
– 高達 16-位分辨率
– 高靈敏度在深色玻璃后運作
– 高達 1,000,000:1 動態范圍
近接式檢測
– 完全校準到 100 毫米檢測
– 集成紅外 LED 和同步 LED 驅動器
– 消除近接的“工廠校準”
– 2000:1 動態范圍
可編程等待計時器
– 等待狀態功率 – 70µA 典型值
&– 可編程范圍為 2.72 毫秒到大于 6 秒
I2C 兼容接口
– 高達 400 kHz（I2C 快速模式）
– 專用中斷引腳
– I2C VBUS = VDD 接口
睡眠模式功率 - 2.5µA 典型值
小型封裝 3.94（長）x 2.36（寬）x 1.35（高）毫米
產品應用：
可調光的手機背光
可禁用手機觸摸屏
筆記本/顯示器安全
自動啟用免提通話模式
自動菜單彈出
數碼相機眼部傳感器
